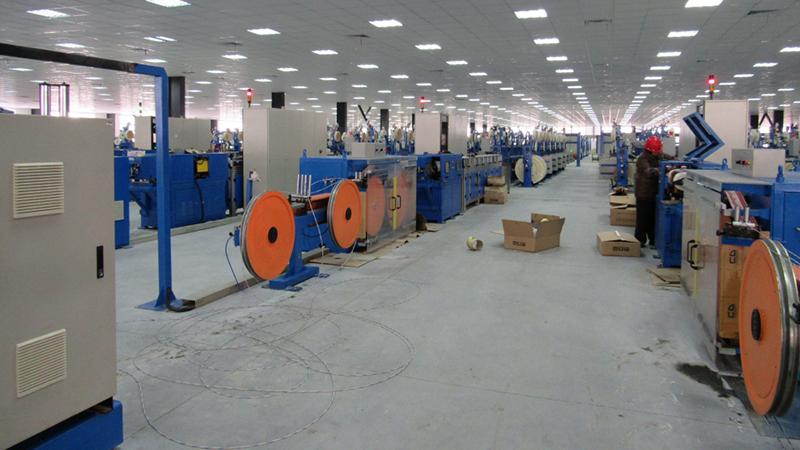

光缆SZ绞机

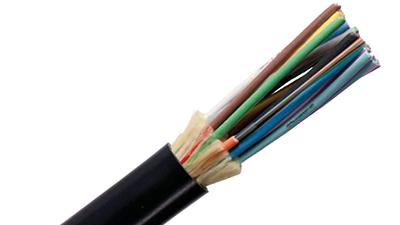

该生产线是用于生产SZ绞合光缆。

• 成缆后最大直径：Ф25mm
• 松套管直径/数量:(Ф1.5～Ф3.0)mm
• 生产速度: 80m/min
• 结构速度:100m/min
• 成缆节距:(45～500)mm
• SZ绞合角SZ :±(4～16)π
• SZ绞合转速SZ: 最大.1600rpm
• 扎纱转速:最大.4000rpm
• 扎纱节距:（15～80）mm
• 生产线长度:≤50M
• 计米误差：≤2‰
• 附加损耗：≤0.02db/km
• 总功率：50KVA
• 压缩空气压力范围：（0.5～0.6）MPa

1.Ф1250mm门式主动放线架
2.Ф800mm卧式双轮张力轮

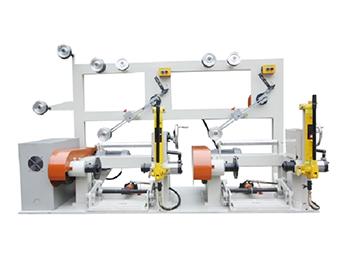

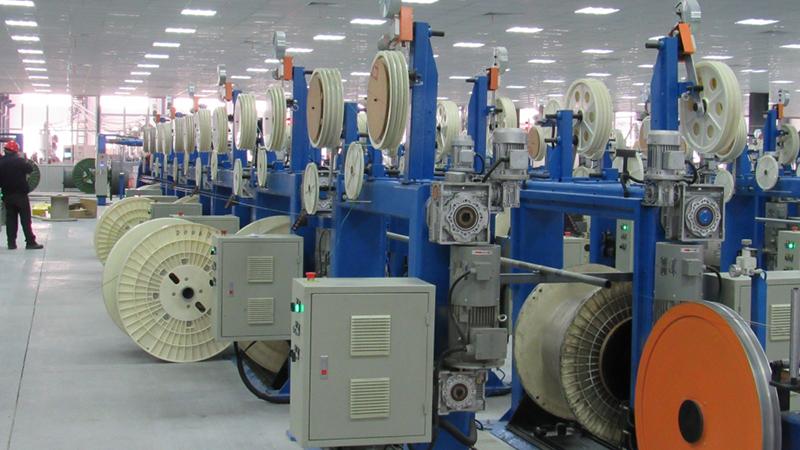

3.Ф800mm光纤束管放线单元
4.加强芯填充
5.SZ绞合单元（差动式）
6.双头同心式扎纱单元

7.压缆阻扭单元
8.φ800 mm双轮式牵引单元（含计米器）
9.Ф800mm卧式双轮张力轮

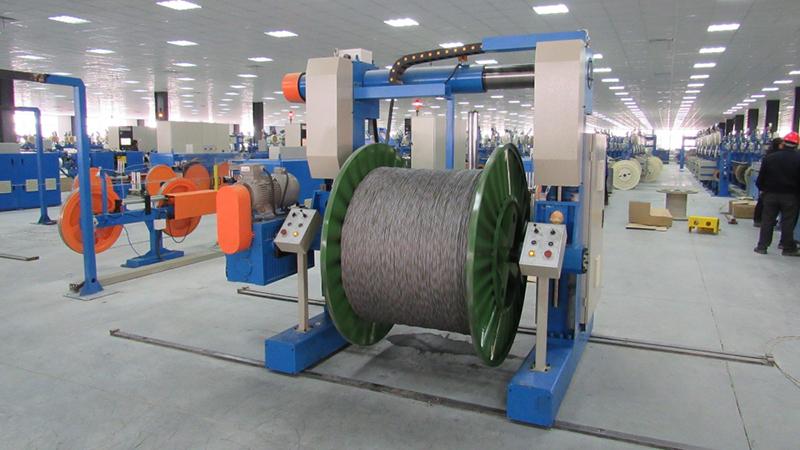

10.1600地轨式龙门收排线架

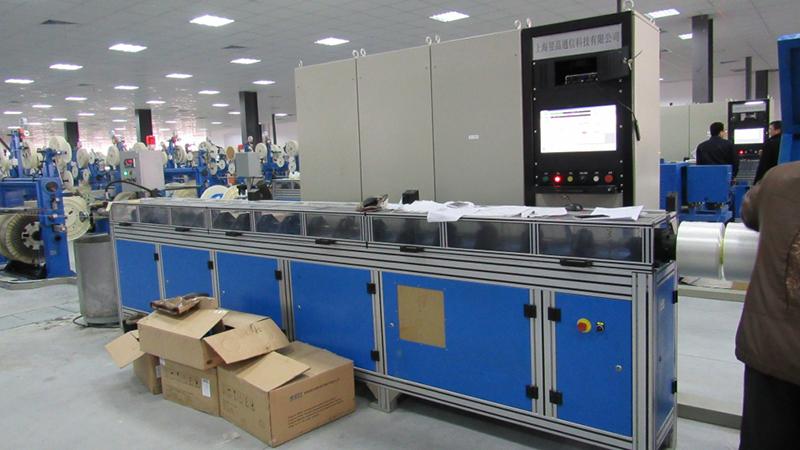

11.电气控制系统
