铜线拉丝挤出串线

第一道工序：铜线拉丝及芯线挤出
设备名称：60+40 高速串联线

主要用于五类，六类数据缆以及市话缆的芯线挤出

• 进线直径(maxφ3.0mm)
• 出线直径φ0.4 mm-φ0.9 mm
• 绝缘材料HDPE/LDPE
• 绝缘厚度0.15-0.4mm
• 完成外径0.6 – 1.5mm
• 最大生产线速度：1500m/min
• 绝缘同心度≧95%。
• 绝缘外径偏差±<0.005 mm
• 导体外径偏差±<0.002mm
• 退火后铜线延伸率18-25％

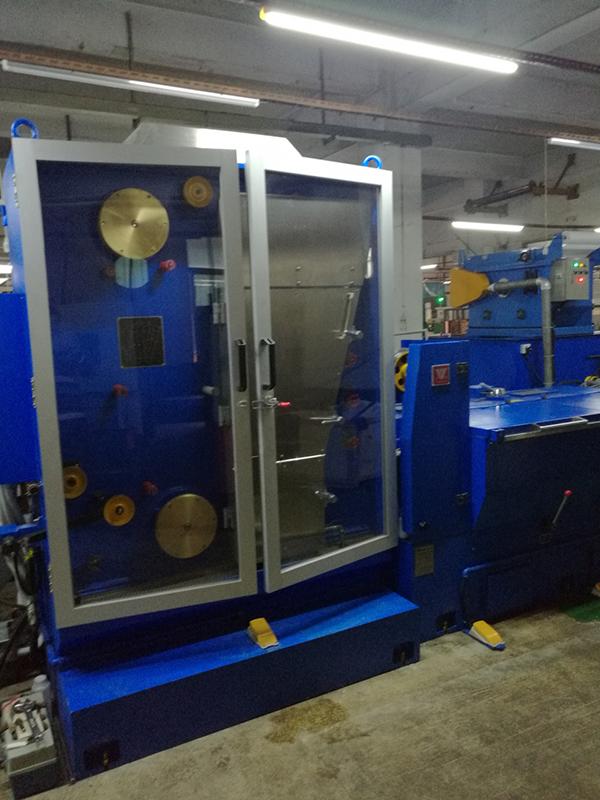

1. ZL250-21拉丝机
2. TH800退火装置
3. 高频预热器

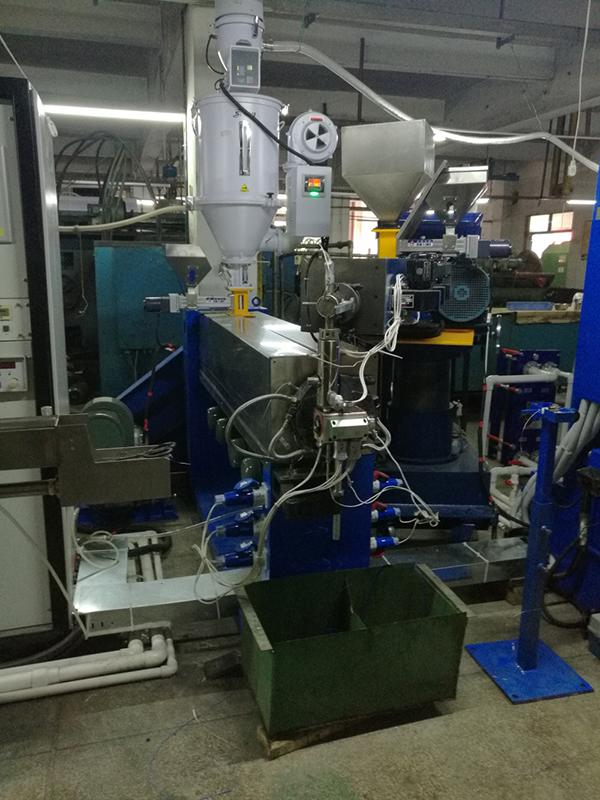

4. 60挤塑机
5. 自动混料器带吸料机
6. 35注条机
7. 恒温水槽

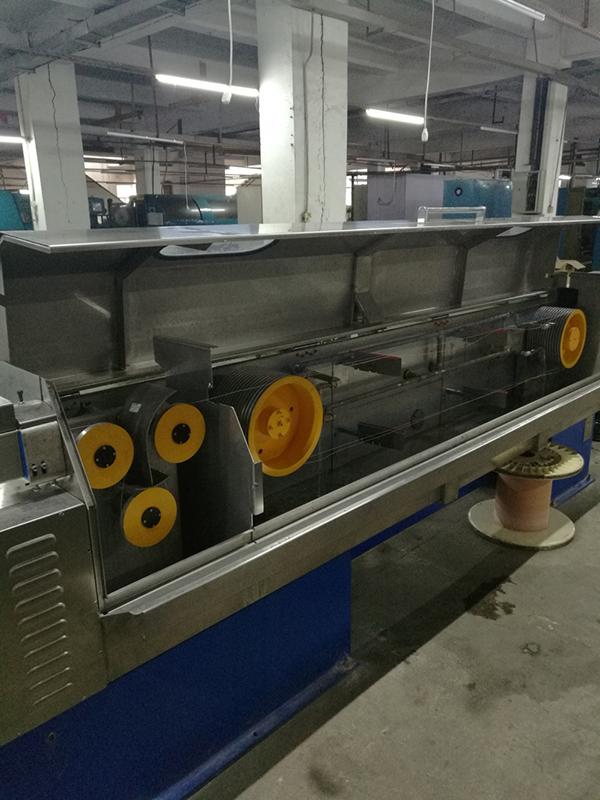

8. 冷却水槽

9. 牵引机
10. 拉丝油冷却循环装置
11. 干燥器
12. 直流火花检测仪
13. 绝缘线芯外径测控仪

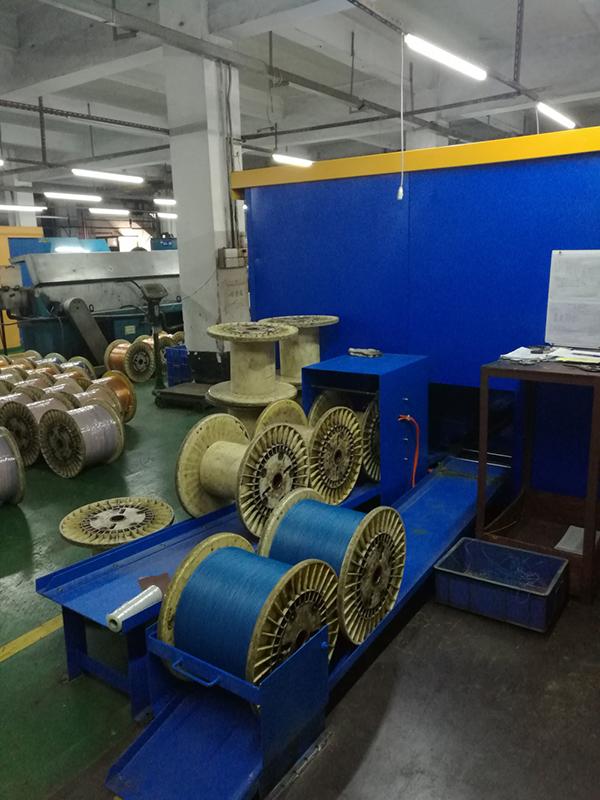

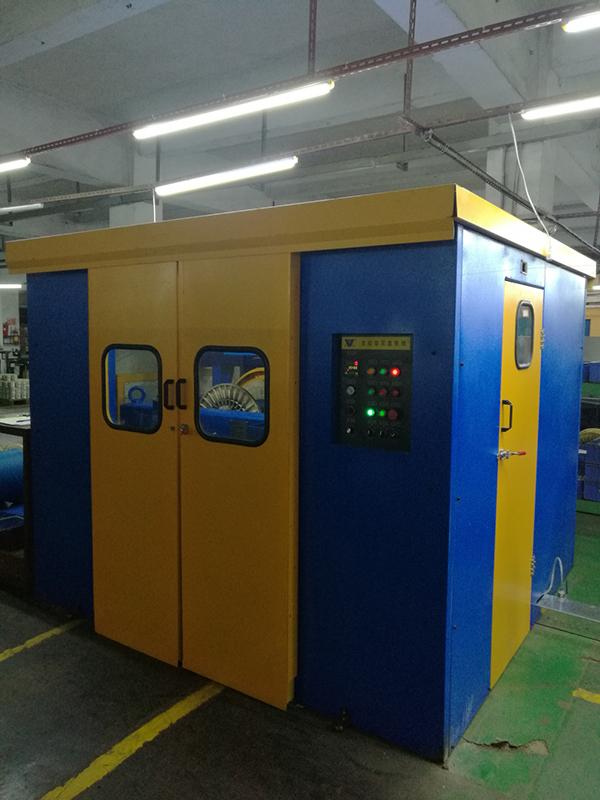

14. 全自动双盘收线机

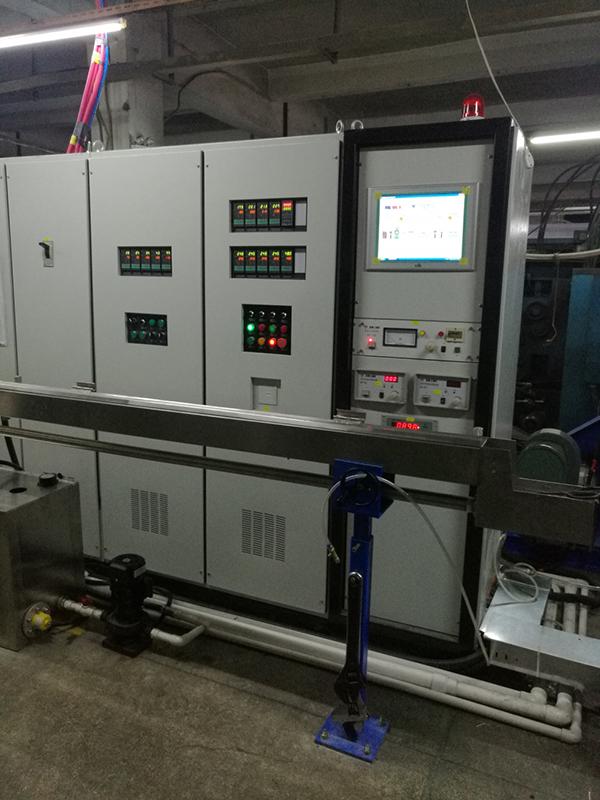

15. 电气控制系统
