光缆二次套护挤出线

该生产线主要用于挤制2～12芯直径1.8~3.5mm充油光纤松套束管，挤出材料应适用于PBT，挤出外形圆整、直径均匀、光滑。

• 光纤芯数:12 core
• 光纤放线张力:（0.4～1.5）N±0.05N；
• 光纤放线盘规格: 236×Ф160×Ф25.4×108、Ф265×Ф160×Ф25.4×250
• 热水温度:70℃±2℃；
• 收线张力:（2.5～8.0）N；
• 结构速度:500m/min；
• 生产速度:（20～400）m/min；
• 余长控制:（0～3‰）±0.2‰；
• 长度计米误差: <1.5‰；
• 收线盘规格:PN800mm
• 附加衰减: <0.02db/km
• 束管中光纤余长一致性误差:≤0.4‰；
• 升降速时，束管线径波动范围:±0.03mm；
• 生产线长度:≤44M
• 设备电源:380v±5% 50Hz AC
• 总功率:75KVA
• 压缩空气压力范:（0.5～0.6）MPa
• 设备重量:10T

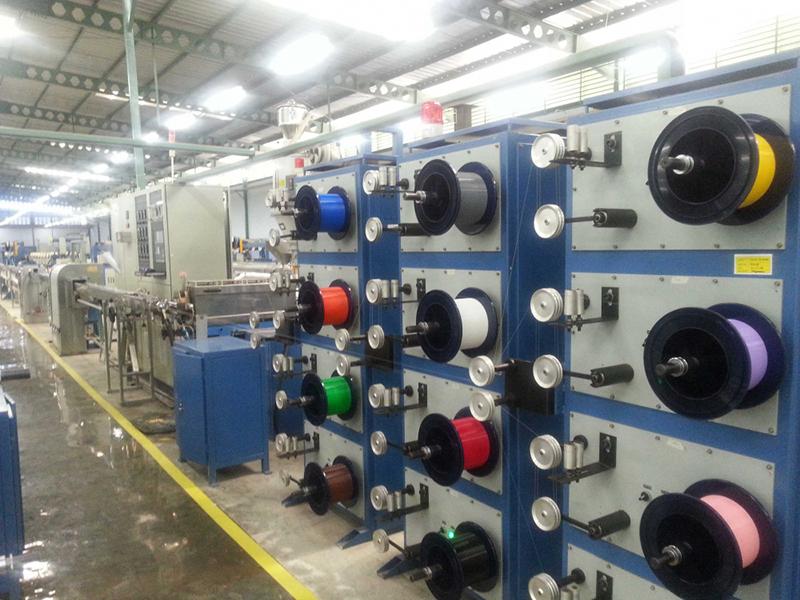

1.12路光纤主动放线装置
2.SZ扭绞装置
3.纤膏除气泡填充装置
4.50mm挤出机及辅机
5.恒温水槽和恒温水箱
6.Ф800mm单轮牵引装置Ф800mm
7.冷却水槽和制冷水箱

8.吹干装置
9.国产单向线径检测仪
10.摆杆式张力架
11.Ф800mm轮式牵引装置
12.储线式张力控制器

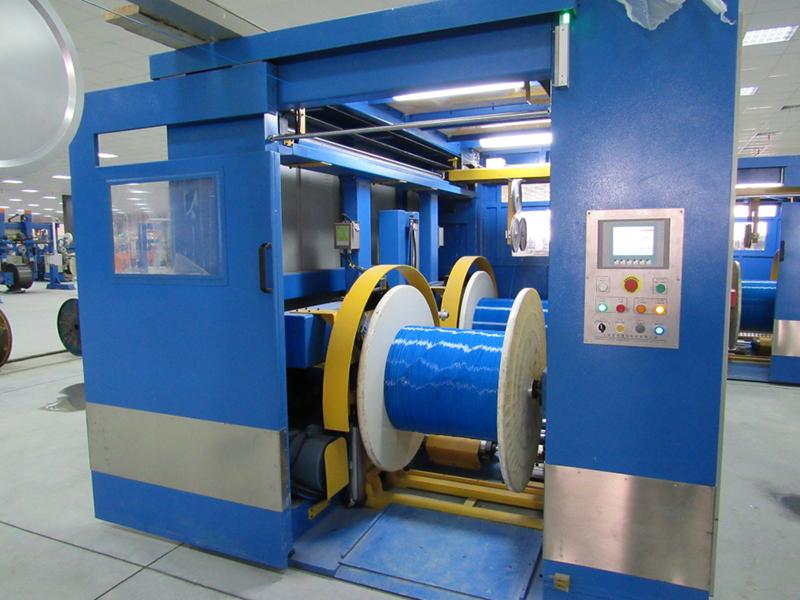

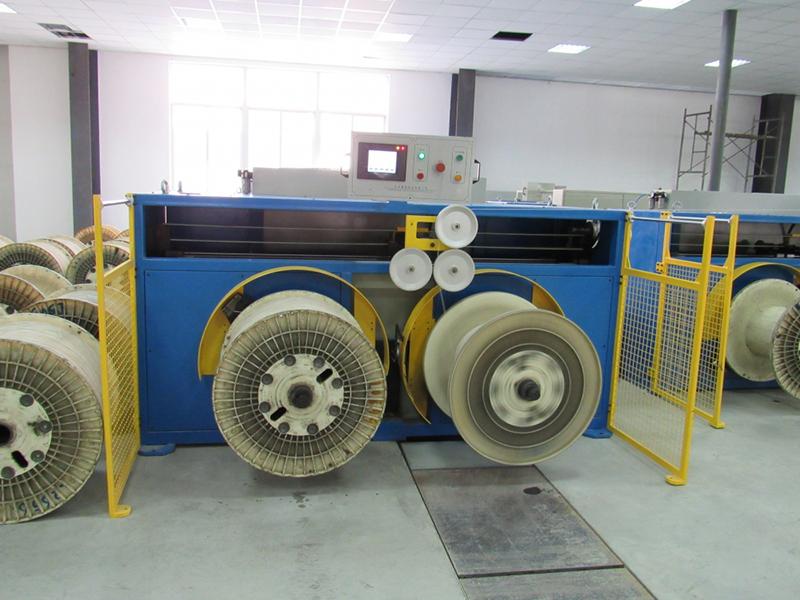

13.800双盘自动切换收排线单元
14.电气控制系统
